耐腐耐磨砂漿泵UHB-ZK型
- 質量穩定：全程質量監控，細致入微，全方位檢測，保證產品質量！
- 交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！
- 專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！
咨詢價格 產品細節

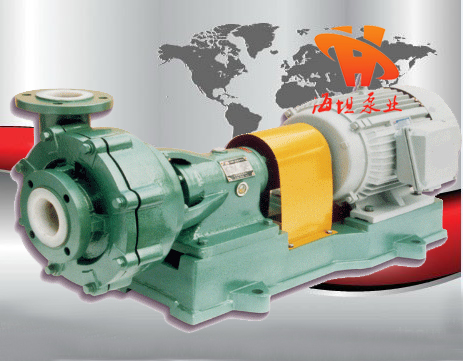

【UHB-ZK型耐腐耐磨砂漿泵】產品:
【UHB-ZK型耐腐耐磨砂漿泵】產品簡介：
UHB-ZK型耐腐耐磨砂漿泵屬單級單吸懸臂式離心泵，過流部件采用鋼襯超高分子量聚乙烯(UHMW-PE)。該材質是目前國際上新一代的泵用耐腐耐磨工程塑料，其突出的優點是在所有的塑料中它具有優異的耐磨性、耐沖擊性(尤其是耐低溫沖擊). 抗蠕變性(耐環境應力開裂)和極好的耐腐蝕性。
【UHB-ZK型耐腐耐磨砂漿泵】型號意義：
意義.jpg)
【UHB-ZK型耐腐耐磨砂漿泵】主要性能：
1） 耐腐耐磨，一泵多用，酸堿類清液料漿均適用。
2） 泵體為鋼襯超高分子量聚乙烯結構，襯里厚度為8～20mm，該泵應用了襯塑專利技術，和其它同類泵相比較，具有襯里層抗熱變形性能好，耐開裂，防脫落，使用溫度高等優勢。
3） 葉輪分開式，閉式二種，可根據介質狀況任選。
4） 密封：K型動力密封、K1型動力密封、T型填料密封、T1型填料密封、C3型非標密封。
5） 適用介質：濃度80%以下硫酸，50%以下硝酸，各種濃度的鹽酸，液堿，既適用清液也適用料漿。
4、主要技術參數：使用溫度-20℃～90℃(使用改性材質，可提高到100℃以上), 進口直徑 32mm～350mm, 流量5～2600m3/h,揚程80m以內。
【UHB-ZK型耐腐耐磨砂漿泵】主要特點：
UHB-ZK型耐腐耐磨砂漿泵是一種能適應各種不同的工況條件的泵，如輸送酸、堿性清液或料漿；冶煉行業各種腐蝕性礦漿；硫酸行業各類稀酸；環保行業各類污水等。該泵既耐腐蝕又耐磨損，使用范圍十分廣泛。UHB-ZK型耐腐耐磨砂漿泵具有如下特點：
1） UHB-ZK型耐腐耐磨砂漿泵強大的耐磨性：過流部件全部采用鋼襯超高分子量聚乙烯(UHMW-PE)制造，超高分子量聚乙烯(UHMW-PE)的耐磨性居塑料之首，比尼龍66(PA66)、聚四氟乙烯(PTFE)高4倍，是碳鋼、不銹鋼耐磨性的7-10倍。
2） 強大的耐沖擊性：超高分子量聚乙烯的沖擊強度位居通用工程塑料之首，是(丙烯腈／丁二烯／苯乙烯)共聚物(ABS)的5倍，且能在零下196℃下保持穩定，這是其它任何塑料所沒有的特性。
3） 優良的耐腐蝕性：該泵在一定溫度和濃度范圍內能耐各種腐蝕性介質(酸、堿、鹽)及有機溶劑，在20℃和90℃的80種有機溶劑中浸漬30d。外表無任何反�，F(xiàn)象，其它物理性能也幾乎沒有變化。
4） 無噪音：超高分子量聚乙烯沖擊能吸收性為塑料中值，消音性好，從而在輸送過程中限度的減小了液體流動產生的噪音。
5） UHB-ZK型耐腐耐磨砂漿泵安全可靠，無毒素分解：該泵所采用超高分子量聚乙烯(UHMW-PE)化學性能極其穩定，因此亦適合在食品行業使用。
6） 摩擦系數低：該泵的內部的摩擦系為僅為0.07-0.11，故具有自潤滑性。在水潤滑條件下，其動摩擦系數比PA66和聚甲醛(POM)低一半。當以滑動或轉動形式工作時，比鋼和黃銅加了潤滑油后的潤滑性還要好。
7） UHB-ZK型耐腐耐磨砂漿泵抗粘性好：超高分子量聚乙烯(UHMW-PE)抗粘性極好，抗粘附能力與PTFE相當，因此在輸送一些黏度較高的介質時亦表現突出。
【UHB-ZK型耐腐耐磨砂漿泵】適用范圍：
1、泵用于硫酸磷肥業：稀酸、母液、污水、海水、含硅膠的氟硅酸，磷酸料漿等介質的輸送。
2、泵用于有色金屬冶煉業：特別適用于鉛、鋅、金、銀、銅、錳、鈷、稀土等濕法冶煉的各種酸液，腐蝕性礦漿，料漿(壓濾機配用)電解液，污水等介質輸送。
3、泵用于化工及其它企業：各種硫酸、鹽酸、堿性、油類的清液或料漿崗位。鈦白粉、鐵紅粉生產，各種染料、顏料生產，非金屬礦產加工等行業。
4、泵用于氯 堿 業：鹽酸、液堿、電解液等。
5、泵用于水處理業：純水、高純水、污水(皮革污水、電鍍污水、電子污水、造紙污水、紡織污水、食品污水、生活污水、制藥業污水等等)。
6、泵用于鋼鐵企業：酸洗系統的硫酸、鹽酸崗位、帶雜質的污水。
7、泵用于濕式脫硫循環泵：能同時適用堿性、酸性、腐蝕性崗位。
8、泵用于煤碳工業、煤化工中的腐蝕性液體、煤漿的輸送；洗選煤配用泵。
【UHB-ZK型耐腐耐磨砂漿泵】結構圖：
【UHB-ZK型耐腐耐磨砂漿泵】軸封結構圖及原理：
|
密封結構圖 |
結構特點 |
|
|
名稱：K型動密封 結構特點： 采用2～4個氟橡膠油封作為密封件，結構簡單、可靠、價格較低，開空車不能超過5分鐘。 適用范圍： 主要適用于清液或含固量≤15%的料漿以及含雜質的污水等腐蝕性介質 |
|
|
名稱：K1型動密封 結構特點：采用2～4個氟橡膠油封作為密封件，結構簡單、可靠、價格較低，可開空車，壽命比K型長。 適用范圍：主要適用于清液或含固量≤15%的料漿以及含雜質的污水等腐蝕性介質 |
工作原理：K型及K1型動力密封主要由副葉輪（或副葉片）與停車密封（橡膠油封）組成。工作時由于副葉輪（或副葉片）旋轉產生的離心力使密封腔處于負壓狀態，從而阻止液體向外泄漏，此時，停車密封不起作用。橡膠油封的唇口因負壓而松開，與軸套產生一定間隙，減小其之間的磨損，延長了使用壽命；停機時，由于副葉輪（或副葉片）停止旋轉，密封腔由負壓轉為正壓，停車密封開始工作，橡膠油封的唇口在壓力作用下緊緊包住軸套，從而達到密封目的。若允許冷卻水滲入介質內，可選用帶冷卻水K型動力密封，即可添加外冷卻水裝置，延長油封的使用壽命。該密封的油封采用氟橡膠制成，主要適用于輸送含固體顆粒的料漿、含雜質的污水等腐蝕性介質（帶冷卻水K型動力密封用的冷卻水為潔凈的自來水，壓力適宜在0.05Mpa以內）。 |
|
|
|
名稱：T型填料密封
結構特點：
適用范圍： |
|
|
名稱：T1型填料密封 結構特點： 與T型基本相同，可加冷卻水，壽命比T型延長。 適用范圍： 主要適用于輸送含大量顆粒腐蝕性介質（25%≤含固量≤40%）和含大量雜質的污水。 |
|
工作原理： T型、T1型密封屬軟填料密封，填料采用膨脹聚四氟乙烯等制成，主要適用于輸送含大量顆粒的料漿和雜質。按用戶要求分為不加冷卻水的T型和可加冷卻水的T1型（如圖5）密封結構（T1型填料密封用的冷卻水為潔凈的自來水）。 |
|
|
|
名稱：C3型非標機械密封 結構特點： 該密封為K型改進型，可加冷卻水，開空車時間可超過15分鐘，如用于輸送大量顆粒介質時，壽命長。 適用范圍： 主要適用于含大量顆粒（15%≤含固量≤35%）的腐蝕性介質。 |
|
工作原理： C3型密封為內裝式非標機械密封，采用外冷卻方式，需加冷卻水，是一種平衡式機械密封，它可根據液體壓力的不同自動調節端面比壓，從而減輕端面磨損，延長使用壽命，該密封的動靜環均由碳化硅制成，可用于輸送含大量顆粒的腐蝕性液體。該密封具有結構緊湊，使用壽命長等優點（冷卻水為潔凈的自來水）。 |
|
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
【UHB-ZK型耐腐耐磨砂漿泵】性能參數：
|
序號 |
型號 |
流量 |
揚程 |
轉速 |
功率 |
進出口直徑 |
重量 |
|
|
軸功率 |
配備電機 |
|||||||
|
1 |
32UHB-ZK-3-13 |
3 |
13 |
2900 |
0.3 |
0.75 |
32×25 |
80 |
|
2 |
32UHB-ZK-5-12 |
5 |
12 |
2900 |
0.42 |
0.75 |
||
|
3 |
32UHB-ZK-7-10 |
7 |
10 |
2900 |
0.5 |
0.75 |
||
|
4 |
32UHB-ZK-5-5 |
5 |
5 |
1450 |
0.25 |
0.75 |
||
|
5 |
32UHB-ZK-3-18 |
3 |
18 |
2900 |
0.4 |
1.1 |
||
|
6 |
32UHB-ZK-5-15 |
5 |
15 |
2900 |
0.55 |
1.1 |
||
|
7 |
32UHB-ZK-8-12 |
8 |
12 |
2900 |
0.7 |
1.1 |
||
|
8 |
32UHB-ZK-5-20 |
5 |
20 |
2900 |
0.72 |
1.1 |
||
|
9 |
32UHB-ZK-8-18 |
8 |
18 |
2900 |
1.2 |
1.5 |
||
|
10 |
32UHB-ZK-12-15 |
12 |
15 |
2900 |
1.3 |
2.2 |
||
|
11 |
32UHB-ZK-5-25 |
5 |
25 |
2900 |
1.1 |
2.2 |
||
|
12 |
32UHB-ZK-10-20 |
10 |
20 |
2900 |
1.6 |
2.2 |
||
|
13 |
32UHB-ZK-15-15 |
15 |
15 |
2900 |
1.7 |
2.2 |
||
|
14 |
32UHB-ZK-7.5-6 |
7.5 |
6 |
1450 |
0.4 |
0.75 |
||
|
15 |
40UHB-ZK-10-18 |
10 |
18 |
2900 |
1.3 |
2.2 |
40 X 32 |
130 |
|
16 |
40UHB-ZK-15-15 |
15 |
15 |
2900 |
1.7 |
2.2 |
||
|
17 |
40UHB-ZK-10-30 |
10 |
30 |
2900 |
2.2 |
3 |
||
|
18 |
40UHB-ZK-15-25 |
15 |
25 |
2900 |
2.7 |
3 |
||
|
19 |
40UHB-ZK-18-20 |
18 |
20 |
2900 |
2.6 |
3 |
||
|
20 |
50UHB-ZK-10-7.5 |
10 |
7.5 |
1450 |
0.6 |
1.1 |
50 X 40 |
170 |
|
21 |
50UHB-ZK-10-35 |
10 |
35 |
2900 |
3.2 |
4 |
||
|
22 |
50UHB-ZK-20-20 |
20 |
20 |
2900 |
3.0 |
4 |
||
|
23 |
50UHB-ZK-25-18 |
25 |
18 |
2900 |
3.2 |
4 |
||
|
24 |
50UHB-ZK-30-15 |
30 |
15 |
2900 |
3.1 |
4 |
||
|
25 |
50UHB-ZK-15-32 |
15 |
32 |
2900 |
3.5 |
5.5 |
||
|
26 |
50UHB-ZK-20-30 |
20 |
30 |
2900 |
4.3 |
5.5 |
||
|
27 |
50UHB-ZK-25-28 |
25 |
28 |
2900 |
5.0 |
5.5 |
||
|
28 |
50UHB-ZK-12-40 |
12 |
40 |
2900 |
3.8 |
5.5 |
||
|
29 |
50UHB-ZK-15-43 |
15 |
43 |
2900 |
5.6 |
7.5 |
||
|
30 |
65UHB-ZK-15-8 |
15 |
8 |
1450 |
0.9 |
1.1 |
65 X 50 |
220 |
|
31 |
65UHB-ZK--30-25 |
30 |
25 |
2900 |
5.3 |
5.5 |
||
|
32 |
65UHB-ZK-35-20 |
35 |
20 |
2900 |
5.1 |
5.5 |
||
|
33 |
65UHB-ZK-40-15 |
40 |
15 |
2900 |
4.5 |
5.5 |
||
|
34 |
65UHB-ZK-30-32 |
30 |
32 |
2900 |
6.5 |
7.5 |
||
|
35 |
65UHB-ZK-35-25 |
35 |
25 |
2900 |
6.2 |
7.5 |
||
|
36 |
65UHB-ZK-40-20 |
40 |
20 |
2900 |
5.9 |
7.5 |
||
|
37 |
65UHB-ZK-5-11 |
5 |
11 |
1450 |
0.6 |
1.1 |
65 X 50 |
270 |
|
38 |
65UHB-ZK-10-12.5 |
10 |
12.5 |
1450 |
1.2 |
2.2 |
||
|
39 |
65UHB-ZK-15-12.5 |
15 |
12.5 |
1450 |
1.6 |
2.2 |
||
|
40 |
65UHB-ZK-10-45 |
10 |
45 |
2900 |
4.8 |
7.5 |
||
|
41 |
65UHB-ZK-10-40 |
10 |
40 |
2900 |
4.2 |
5.5 |
||
|
42 |
65UHB-ZK-20-50 |
20 |
50 |
2900 |
8.7 |
11 |
||
|
43 |
65UHB-ZK-30-50 |
30 |
50 |
2900 |
12 |
15 |
||
|
44 |
65UHB-ZK-30-40 |
30 |
40 |
2900 |
9.6 |
11 |
||
|
45 |
65UHB-ZK-10-55 |
10 |
55 |
2900 |
8.6 |
11 |
||
|
46 |
65UHB-ZK-10-50 |
10 |
50 |
2900 |
5.1 |
7.5 |
||
|
47 |
65UHB-ZK-10-55 |
10 |
55 |
2900 |
8.6 |
11 |
||
|
48 |
65UHB-ZK-20-50 |
20 |
50 |
2900 |
8.7 |
11 |
||
|
49 |
65UHB-ZK-20-55 |
20 |
55 |
2900 |
11.8 |
15 |
||
|
50 |
65UHB-ZK-30-50 |
30 |
50 |
2900 |
12 |
15 |
||
|
51 |
65UHB-ZK-30-55 |
30 |
55 |
2900 |
15.3 |
18.5 |
||
|
60 |
80UHB-ZK-17.5-11 |
17.5 |
11 |
1450 |
1.5 |
2.2 |
80 x 65 |
270 |
|
61 |
80UHB-ZK-22.5-12.5 |
22.5 |
12.5 |
1450 |
2.3 |
3 |
||
|
62 |
80UHB-ZK-40-20 |
40 |
20 |
2900 |
5.8 |
7.5 |
||
|
63 |
80UHB-ZK-45-18 |
45 |
18 |
2900 |
6.1 |
7.5 |
||
|
64 |
80UHB-ZK-50-15 |
50 |
15 |
2900 |
5.6 |
7.5 |
||
|
65 |
80UHB-ZK-35-45 |
35 |
45 |
2900 |
10.8 |
11 |
||
|
66 |
80UHB-ZK-40-35 |
40 |
35 |
2900 |
10.2 |
11 |
||
|
67 |
80UHB-ZK-45-32 |
45 |
32 |
2900 |
10.1 |
11 |
||
|
68 |
80UHB-ZK-50-30 |
50 |
30 |
2900 |
10.2 |
11 |
||
|
69 |
80UHB-ZK-60-30 |
60 |
30 |
2900 |
12.6 |
15 |
||
|
70 |
80UHB-ZK-45-50 |
45 |
50 |
2900 |
14.8 |
15 |
||
|
71 |
80UHB-ZK-55-40 |
55 |
40 |
2900 |
15.8 |
18.5 |
||
|
72 |
80UHB-ZK-40-40 |
40 |
40 |
1450 |
14.8 |
18.5 |
80 x 65 |
750 |
|
73 |
80UHB-ZK-30-50 |
30 |
50 |
1450 |
15.3 |
18.5 |
||
|
74 |
80UHB-ZK-40-50 |
40 |
50 |
1450 |
17.9 |
22 |
||
|
75 |
80UHB-ZK-30-60 |
30 |
60 |
1450 |
17.6 |
22 |
||
|
76 |
80UHB-ZK-50-56 |
50 |
56 |
1450 |
23.2 |
30 |
||
|
77 |
80UHB-ZK-40-60 |
40 |
60 |
1450 |
24.3 |
30 |
||
|
78 |
80UHB-ZK-60-55 |
60 |
55 |
1450 |
25.2 |
30 |
||
|
79 |
80UHB-ZK-20-60 |
20 |
60 |
2900 |
10.3 |
15 |
80 x 65 |
370 |
|
80 |
80UHB-ZK-20-75 |
20 |
75 |
2900 |
13.4 |
15 |
||
|
81 |
80UHB-ZK-25-75 |
25 |
75 |
2900 |
15.3 |
18.5 |
||
|
82 |
80UHB-ZK-30-70 |
30 |
70 |
2900 |
19.6 |
22 |
||
|
83 |
80UHB-ZK-35-65 |
35 |
65 |
2900 |
22.5 |
30 |
||
|
84 |
80UHB-ZK-40-60 |
40 |
60 |
2900 |
22.6 |
30 |
||
|
85 |
100UHB-ZK-50-11 |
50 |
11 |
1450 |
4.2 |
5.5 |
100 x 80 |
370 |
|
86 |
100UHB-ZK-80-15 |
80 |
15 |
2900 |
10.2 |
11 |
||
|
87 |
100UHB-ZK-60-30 |
60 |
30 |
2900 |
13.8 |
15 |
||
|
88 |
100UHB-ZK-100-20 |
100 |
20 |
2900 |
15 |
15 |
||
|
89 |
100UHB-ZK-50-50 |
50 |
50 |
2900 |
17.5 |
18.5 |
||
|
90 |
100UHB-ZK-60-40 |
60 |
40 |
2900 |
16.8 |
18.5 |
||
|
91 |
100UHB-ZK-80-35 |
80 |
35 |
2900 |
17.8 |
18.5 |
||
|
92 |
100UHB-ZK-80-30 |
80 |
30 |
2900 |
17.5 |
18.5 |
||
|
93 |
100UHB-ZK-100-25 |
100 |
25 |
2900 |
17.9 |
18.5 |
||
|
94 |
100UHB-ZK-100-20 |
100 |
20 |
2900 |
17.2 |
18.5 |
||
|
95 |
100UHB-ZK-140-15 |
140 |
15 |
2900 |
16.8 |
18.5 |
||
|
96 |
100UHB-ZK-100-20 |
100 |
20 |
2900 |
16.2 |
18.5 |
||
|
97 |
100UHB-ZK-120-15 |
120 |
15 |
2900 |
17.1 |
18.5 |
||
|
98 |
100UHB-ZK-140-10 |
140 |
10 |
2900 |
16.4 |
18.5 |
||
|
99 |
100UHB-ZK-50-58 |
50 |
58 |
2900 |
21 |
22 |
||
|
100 |
100UHB-ZK-60-50 |
60 |
50 |
2900 |
21.5 |
22 |
||
|
101 |
100UHB-ZK-100-27 |
100 |
27 |
2900 |
18.4 |
22 |
||
|
102 |
100UHB-ZK-70-45 |
70 |
45 |
2900 |
23.5 |
30 |
||
|
103 |
100UHB-ZK-80-50 |
80 |
50 |
2900 |
27 |
30 |
||
|
104 |
100UHB-ZK-100-45 |
100 |
45 |
2900 |
28 |
30 |
||
|
105 |
100UHB-ZK-120-40 |
120 |
40 |
2900 |
28.5 |
30 |
||
|
106 |
100UHB-ZK-145-28 |
145 |
28 |
2900 |
29.5 |
30 |
||
|
107 |
100UHB-ZK-80-35 |
80 |
35 |
1450 |
19.3 |
22 |
100 x 80 |
950 |
|
108 |
100UHB-ZK-80-40 |
80 |
40 |
1450 |
22.3 |
30 |
||
|
109 |
100UHB-ZK-60-70 |
60 |
70 |
1450 |
35.9 |
37 |
||
|
110 |
100UHB-ZK-60-65 |
60 |
65 |
1450 |
33.6 |
37 |
||
|
111 |
100UHB-ZK-50-70 |
50 |
70 |
1450 |
31.4 |
37 |
||
|
112 |
100UHB-ZK-80-60 |
80 |
60 |
1450 |
35.9 |
37 |
||
|
113 |
100UHB-ZK-80-50 |
80 |
50 |
1450 |
24.5 |
30-37 |
||
|
114 |
100UHB-ZK-100-57 |
100 |
57 |
1450 |
37.9 |
37-45 |
||
|
115 |
100UHB-ZK-80-65 |
80 |
65 |
1450 |
40.3 |
45 |
||
|
116 |
100UHB-ZK-120-50 |
120 |
50 |
1450 |
39.9 |
45 |
||
|
117 |
100UHB-ZK-100-65 |
100 |
65 |
1450 |
48.9 |
55 |
||
|
118 |
100UHB-ZK-120-60 |
120 |
60 |
1450 |
51.5 |
55 |
||
|
119 |
100UHB-ZK-40-75 |
40 |
75 |
2900 |
28 |
30 |
100 x 80 |
480 |
|
120 |
100UHB-ZK-50-80 |
50 |
80 |
2900 |
32.5 |
37 |
||
|
121 |
100UHB-ZK-50-70 |
50 |
70 |
2900 |
30. |
37 |
||
|
122 |
100UHB-ZK-60-80 |
60 |
80 |
2900 |
33.6 |
37 |
||
|
123 |
100UHB-ZK-80-60 |
80 |
60 |
2900 |
35.4 |
37 |
||
|
124 |
125UHB-ZK-120-20 |
120 |
20 |
2900 |
17.2 |
18.5 |
125 x 100 |
480 |
|
125 |
125UHB-ZK-140-18 |
140 |
18 |
2900 |
21 |
22 |
||
|
126 |
125UHB-ZK-150-15 |
150 |
15 |
2900 |
21.5 |
22 |
||
|
127 |
125UHB-ZK-100-40 |
100 |
40 |
2900 |
28.8 |
30 |
||
|
128 |
125UHB-ZK-120-35 |
120 |
35 |
2900 |
29.4 |
30 |
||
|
129 |
125UHB-ZK-140-25 |
140 |
25 |
2900 |
25 |
30 |
||
|
130 |
125UHB-ZK-120-32 |
120 |
32 |
2900 |
26.8 |
30 |
||
|
131 |
125UHB-ZK-140-28 |
140 |
28 |
2900 |
27.6 |
30 |
||
|
132 |
125UHB-ZK-160-24 |
160 |
24 |
2900 |
28.1 |
30 |
||
|
133 |
125UHB-ZK-80-15 |
80 |
15 |
1450 |
10.2 |
11 |
||
|
134 |
125UHB-ZK-80-15 |
80 |
15 |
980 |
10.2 |
11 |
125 x 100 |
950 |
|
135 |
125UHB-ZK-100-40 |
100 |
40 |
1450 |
28.8 |
30 |
||
|
136 |
125UHB-ZK-120-35 |
120 |
35 |
1450 |
29.4 |
30 |
||
|
137 |
125UHB-ZK-140-25 |
140 |
25 |
1450 |
25 |
30 |
||
|
138 |
125UHB-ZK-120-32 |
120 |
32 |
1450 |
26.8 |
30 |
||
|
139 |
125UHB-ZK-140-28 |
140 |
28 |
1450 |
27.6 |
30 |
||
|
140 |
125UHB-ZK-100-50 |
100 |
50 |
1450 |
33.2 |
37 |
||
|
141 |
125UHB-ZK-120-40 |
120 |
40 |
1450 |
32.1 |
37 |
||
|
142 |
125UHB-ZK-100-60 |
100 |
60 |
1450 |
40.5 |
45 |
||
|
143 |
125UHB-ZK-120-50 |
120 |
50 |
1450 |
38.5 |
45 |
||
|
144 |
125UHB-ZK-100-65 |
100 |
65 |
1450 |
47.6 |
55 |
||
|
145 |
125UHB-ZK-120-60 |
120 |
60 |
1450 |
49.2 |
55 |
||
|
146 |
125UHB-ZK-140-56 |
140 |
56 |
1450 |
46.9 |
55 |
||
|
147 |
125UHB-ZK-150-56 |
150 |
56 |
1450 |
50.3 |
55 |
||
|
148 |
125UHB-ZK-180-40 |
180 |
40 |
1450 |
48.5 |
55 |
||
|
149 |
150UHB-ZK-180-14 |
180 |
14 |
1450 |
28.2 |
30 |
150 x 125 |
950 |
|
150 |
150UHB-ZK-160-16 |
160 |
16 |
1450 |
28 |
30 |
||
|
151 |
150UHB-ZK-150-20 |
150 |
20 |
1450 |
24.5 |
30 |
||
|
152 |
150UHB-ZK-120-25 |
120 |
25 |
1450 |
24.5 |
30 |
||
|
153 |
150UHB-ZK-138-8 |
138 |
8 |
980 |
10.5 |
11 |
||
|
154 |
150UHB-ZK-190-18 |
190 |
18 |
1450 |
19.8 |
22 |
||
|
155 |
150UHB-ZK-210-26 |
210 |
26 |
1450 |
36.4 |
37 |
||
|
156 |
150UHB-ZK-240-24 |
240 |
24 |
1450 |
35.2 |
37 |
||
|
157 |
150UHB-ZK-270-20 |
270 |
20 |
1450 |
36 |
37 |
||
|
158 |
150UHB-ZK-148-11 |
148 |
11 |
980 |
13.6 |
15 |
150 x 125 |
1000 |
|
159 |
150UHB-ZK-101-18 |
101 |
18 |
980 |
12.8 |
15 |
||
|
160 |
150UHB-ZK-80-11 |
80 |
11 |
980 |
8.9 |
11 |
||
|
161 |
150UHB-ZK-120-40 |
120 |
40 |
1450 |
33.6 |
37 |
||
|
162 |
150UHB-ZK-150-40 |
150 |
40 |
1450 |
42 |
45 |
||
|
163 |
150UHB-ZK-200-32 |
200 |
32 |
1450 |
43.4 |
45 |
||
|
164 |
150UHB-ZK-250-30 |
250 |
30 |
1450 |
41.5 |
45 |
||
|
165 |
150UHB-ZK-300-25 |
300 |
25 |
1450 |
42.3 |
45 |
||
|
166 |
150UHB-ZK-120-70 |
120 |
70 |
1450 |
45.8 |
55 |
150 x 125 |
1200 |
|
167 |
150UHB-ZK-150-70 |
150 |
70 |
1450 |
58.9 |
75 |
||
|
168 |
150UHB-ZK-180-70 |
180 |
70 |
1450 |
68.6 |
75 |
||
|
169 |
200UHB-ZK-215-10 |
215 |
10 |
980 |
15.6 |
18.5 |
200 x 150 |
1200 |
|
170 |
200UHB-ZK-210-14 |
210 |
14 |
980 |
18.4 |
18.5 |
||
|
171 |
200UHB-ZK-168-20 |
168 |
20 |
980 |
27 |
30 |
||
|
172 |
200UHB-ZK-320-24 |
320 |
24 |
1450 |
37.3 |
45 |
||
|
173 |
200UHB-ZK-350-20 |
350 |
20 |
1450 |
37.1 |
45 |
||
|
174 |
200UHB-ZK-400-18 |
400 |
18 |
1450 |
38.3 |
45 |
||
|
175 |
200UHB-ZK-500-12 |
500 |
12 |
1450 |
38.6 |
45 |
||
|
176 |
200UHB-ZK-320-32 |
320 |
32 |
1450 |
51.8 |
55 |
||
|
177 |
200UHB-ZK-350-28 |
350 |
28 |
1450 |
45.2 |
55 |
||
|
178 |
200UHB-ZK-400-25 |
400 |
25 |
1450 |
70 |
75 |
||
|
179 |
200UHB-ZK-250-45 |
250 |
45 |
1450 |
74 |
75 |
||
|
180 |
200UHB-ZK-300-38 |
300 |
38 |
1450 |
69.5 |
75 |
||
|
181 |
200UHB-ZK-350-34 |
350 |
34 |
1450 |
67.3 |
75 |
||
|
182 |
200UHB-ZK-200-70 |
200 |
70 |
1450 |
76.3 |
90 |
200 x 150 |
2200 |
|
183 |
200UHB-ZK-280-70 |
280 |
70 |
1450 |
106.7 |
110 |
||
|
184 |
200UHB-ZK-300-70 |
300 |
70 |
1450 |
114.3 |
132 |
||
|
185 |
200UHB-ZK-350-70 |
350 |
70 |
1450 |
133.4 |
160 |
||
|
186 |
250UHB-ZK-400-30 |
400 |
30 |
1450 |
70.8 |
75 |
250 x 200 |
1300 |
|
187 |
250UHB-ZK-500-22 |
500 |
22 |
1450 |
68.4 |
75 |
||
|
188 |
250UHB-ZK-270-14 |
270 |
14 |
980 |
21.5 |
30 |
250 x 200 |
2200 |
|
189 |
250UHB-ZK-270-20 |
270 |
20 |
980 |
31.8 |
37 |
||
|
190 |
250UHB-ZK-600-20 |
600 |
20 |
1450 |
68.4 |
75 |
||
|
191 |
250UHB-ZK-400-32 |
400 |
32 |
1450 |
76.8 |
90 |
||
|
192 |
250UHB-ZK-500-26 |
500 |
26 |
1450 |
78.3 |
90 |
||
|
193 |
250UHB-ZK-400-45 |
400 |
45 |
1450 |
108.9 |
110 |
||
|
194 |
250UHB-ZK-500-37 |
500 |
37 |
1450 |
100.7 |
110 |
||
|
195 |
250UHB-ZK-600-30 |
600 |
30 |
1450 |
98 |
110 |
||
|
196 |
250UHB-ZK-500-45 |
500 |
45 |
1450 |
123.8 |
132 |
||
|
197 |
250UHB-ZK-650-45 |
650 |
45 |
1450 |
137.8 |
160 |
||
|
198 |
300UHB-ZK-700-40 |
700 |
40 |
1450 |
139.2 |
160 |
300 x 250 |
2300 |
|
199 |
300UHB-ZK-850-35 |
850 |
35 |
1450 |
133.8 |
160 |
||
|
200 |
300UHB-ZK-950-30 |
950 |
30 |
1450 |
140.3 |
160 |
||
|
201 |
300UHB-ZK-1000-28 |
1000 |
28 |
1450 |
148.7 |
160 |
||
|
202 |
300UHB-ZK-675-15 |
675 |
15 |
980 |
47.23 |
55 |
300 x 250 |
3400 |
|
203 |
300UHB-ZK-675-22.8 |
675 |
22.8 |
980 |
72.3 |
75 |
||
|
204 |
300UHB-ZK-800-32 |
800 |
32 |
980 |
118.5 |
132 |
||
|
205 |
300UHB-ZK-900-21 |
900 |
21 |
980 |
98.2 |
110 |
||
|
206 |
300UHB-ZK-1000-30 |
1000 |
30 |
980 |
137.3 |
160 |
||
|
207 |
300UHB-ZK-1050-22 |
1050 |
22 |
980 |
107.8 |
110 |
||
|
208 |
300UHB-ZK-1100-28 |
1100 |
28 |
980 |
139.5 |
160 |
||
|
209 |
300UHB-ZK-960-27.4 |
960 |
27.4 |
980 |
122.7 |
132 |
||
|
210 |
300UHB-ZK-860-33 |
860 |
33 |
1450 |
127.3 |
132 |
||
|
211 |
300UHB-ZK-1000-32 |
1000 |
32 |
1450 |
149.3 |
160 |
||
|
212 |
300UHB-ZK-1180-31 |
1180 |
31 |
1450 |
142.3 |
160 |
||
|
213 |
300UHB-ZK-850-40 |
850 |
40 |
1450 |
157.3 |
160 |
||
|
214 |
300UHB-ZK-1050-28 |
1050 |
28 |
980 |
139.6 |
160 |
||
|
215 |
300UHB-ZK-1200-30 |
1200 |
30 |
1450 |
168.9 |
180 |
||
|
216 |
300UHB-ZK-850-51 |
850 |
51 |
1450 |
190.3 |
200 |
||
|
217 |
300UHB-ZK-850-55 |
850 |
55 |
1450 |
218.2 |
250 |
||
|
218 |
300UHB-ZK-1000-50 |
1000 |
50 |
1450 |
233.4 |
250 |
||
|
219 |
300UHB-ZK-1100-48.8 |
1100 |
48.8 |
1450 |
242.3 |
250 |
||
|
220 |
350UHB-ZK-1400-28 |
1400 |
28 |
1450 |
195.3 |
200 |
350 X 300 |
3500 |
|
221 |
350UHB-ZK-1500-25 |
1500 |
25 |
1450 |
194.4 |
200 |
||
|
222 |
350UHB-ZK-1500-30 |
1500 |
30 |
1450 |
232.5 |
250 |
||
|
223 |
350UHB-ZK-1600-28 |
1600 |
28 |
1450 |
216.3 |
250 |
||
|
224 |
350UHB-ZK-1600-25 |
1600 |
25 |
1450 |
186.7 |
200 |
||
|
225 |
350UHB-ZK-1800-25 |
1800 |
25 |
1450 |
224.8 |
250 |
||
|
226 |
350UHB-ZK-1470-11 |
1470 |
11 |
720 |
76.8 |
90 |
350 X 300 |
4250 |
|
227 |
350UHB-ZK-1600-25 |
1600 |
25 |
980 |
186 |
200 |
||
|
228 |
350UHB-ZK-2000-20 |
2000 |
20 |
980 |
186 |
200 |
||
|
229 |
350UHB-ZK-2600-16 |
2600 |
16 |
980 |
194 |
220 |
||
|
230 |
350UHB-ZK-1800-20 |
1800 |
20 |
980 |
168 |
180 |
||
|
231 |
350UHB-ZK-2000-25 |
2000 |
25 |
980 |
223 |
250 |
||
|
232 |
350UHB-ZK-1500-35 |
1500 |
35 |
980 |
228 |
250 |
||
|
233 |
350UHB-ZK-2500-20 |
2500 |
20 |
980 |
233 |
250 |
||
|
234 |
350UHB-ZK-2500-25 |
2500 |
25 |
980 |
282 |
300 |
||
|
235 |
350UHB-ZK-2000-32 |
2000 |
32 |
980 |
293 |
300 |
||
【UHB-ZK型耐腐耐磨砂漿泵】性能曲線圖：
啟動、運行、維護及拆裝說明：
（一）啟動、運行及維護
1.1 運行前的檢查
試運行前應先用手盤動聯軸器或軸，檢查轉向是否正確，運轉是否靈活，如盤不動或有異常聲音，應及時檢查，檢查時先從外部用手檢查聯軸器是否水平，從軸承座上的油鏡孔處查看潤滑油的位置是否在油鏡的中心線附近(太多應放掉一些，太少應加上一些),邊檢查邊盤動，如果問題依然存在，就要拆泵檢查，(拆泵時請參照本說明書上的結構簡圖和拆裝程序)清理異物，并和本廠聯系協商解決方法。
1.2 開車步驟
a.將泵內灌滿液體
b.及時打開進口閥門(如進口閥門為單向止回閥，就不需要人工操作)
c.接通電源
d.再打開出口閥門
1.3 運行 運行中如有異常聲音，或有電機發熱等不正常情況出現時，也應停機檢查，檢查方法和步驟同1
1.4 停機
a.先關閉出口處閥門
b.切斷電源，并及時關閉進口處閥門；(如進口閥門為單向止回閥，就不需要人工操作)。
1.5 維護
a.軸承座內的潤滑油應定期更換，正常情況六個月更換一次。
b.寒冷季節，停泵后若有結冰現象，應先接通密封處冷卻水，必要時可加熱水進去解凍，之后用手盤動聯軸器，直到運轉靈活，再按照啟動步驟開車。
c.有冷卻水裝置的泵，開車前應先接通冷卻水，泵正常運行時，可繼續接通，若條件不允許也可停掉，冷卻水的流量和壓力都沒有要求，自來水即可；
d.泵在關閉出口閥門時的運行稱為閉壓運行狀態，全塑泵或襯塑泵的閉壓運行時間應盡可能減短，常溫介質以不超過5分種為限，高溫介質不要超過2分種；
e.中分泵殼的泵，如進口150mm以上的泵，中分面處的密封塑料，因熱脹冷縮尺寸有些變化，安裝時應先將中分處的連接螺栓擰緊，再連接進口管路，以防中分面泄漏，此條對北方的用戶尤其重要；
f.泵不能承受進出口管道的重量，進口管路越短越好，泵出口到閥門處的垂直高度應盡可能短；
g.保持電機上沒有水跡，防止電機受潮。
（二）拆裝程序
2.1 不帶付葉輪的泵(進口直徑≤125mm的泵)
拆裝順序：(參照本說明書中的結構圖)
a. 松開泵殼9與泵蓋1連接螺栓，拆下泵蓋。
b. 松開鎖緊螺母2(左旋螺紋)和防轉螺母4(左旋螺紋),拆下葉輪8。
c. 松開泵殼9與軸承座26的連接螺栓，拆下泵殼。
d. 松開密封盒13與泵殼9的連接螺栓，拆下密封盒。
e. 旋開密封盒上的后壓蓋20，取出K形密封圈15。
安裝順序與拆卸順序相反，需要注意的是：
a. 將葉輪拼帽拼緊后，檢查一下葉輪與泵體之間的間隙，此間隙要求在2mm左右。
b. 安裝好泵蓋后，檢查一下泵蓋與葉輪之間的間隙(從出口處往里看),此間隙應保證在2mm左右，高溫介質用泵，此間隙要求在2.5mm左右。
c. 葉輪與泵體之間的間隙達不到要求的，可通過增減葉輪與軸套之間的墊片來進行調整。
d. 泵蓋與葉輪之間的間隙達不到要求的，可通過增減泵體與泵蓋之間的墊片來進行調整。
2.2 帶付葉輪的泵(進口直徑>125mm的泵)
拆裝順序：(參照說明書中的結構圖)
a. 松開泵殼9與泵蓋1連接螺栓，拆下泵蓋。
b. 松開鎖緊螺母2(左旋螺紋)和防轉螺母4(左旋螺紋),拆下葉輪8。
c. 松開泵殼9與軸承座28的連接螺栓，密封盒14與泵殼9之間的連接螺栓，拆下泵殼9。
d. 依次拆下付葉輪11，密封盒14，K形密封圈15，軸套18。
安裝順序與拆卸順序相反，需要注意的是：
a. 將葉輪拼帽與擋水圈后的螺母相對拼緊后，檢查一下葉輪與泵體之間的間隙，此間隙要求在2.5mm左右
b. 安裝好泵蓋后，檢查一下泵蓋與葉輪之間的間隙(從出口處往里看),此間隙應保證在2mm左右，高溫介質用泵，此間隙要求在2.5mm
c. 葉輪與泵體之間的間隙不符合要求的，可通過增減葉輪與軸套之間的墊片來進行調整
d. 泵蓋與葉輪之間的間隙不符合要求的，可通過增減泵體與泵蓋之間的墊片來進行調整
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，UHB-ZK型耐腐耐磨砂漿泵性能參數、UHB-ZK型耐腐耐磨砂漿泵使用場合、UHB-ZK型耐腐耐磨砂漿泵材質要求、UHB-ZK型耐腐耐磨砂漿泵結構、UHB-ZK型耐腐耐磨砂漿泵安裝尺寸以及UHB-ZK型耐腐耐磨砂漿泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。
