離心泵的特性曲線
發布時間：2013-3-21 13:28:51 來源：海坦泵業 點擊次數：7398
泵的特性曲線反映泵在恒定轉速下的各項性能參數。國內泵廠提供的典型的特性曲線如圖2-3所示，一般包括H-Q縣、N-Q線、nQ線和NPSHr-Q線。
國外很多泵廠及國內引進技術生產的一些泵，往往提供全特性曲線，如圖2-4所示，該曲線包括不同葉輪直徑下的H-Q線、
.jpg)
.jpg)
.jpg)

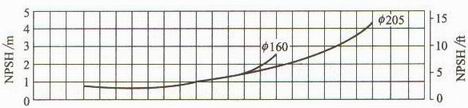

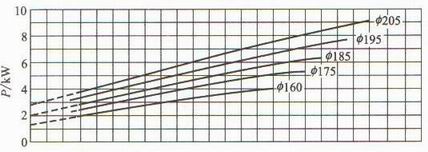

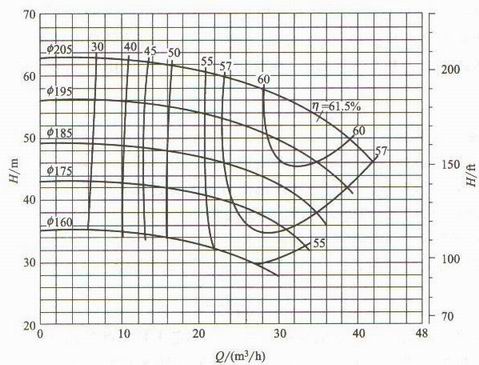

圖2-4 CZ40-200型離心泵性能曲線
等效率線、等軸功能線及NPSHr- Q線。
